電控柜的制作 竟然蘊含了這么多流程

2021-06-07 09:29:334918次瀏覽

一、圖紙和機型的確定

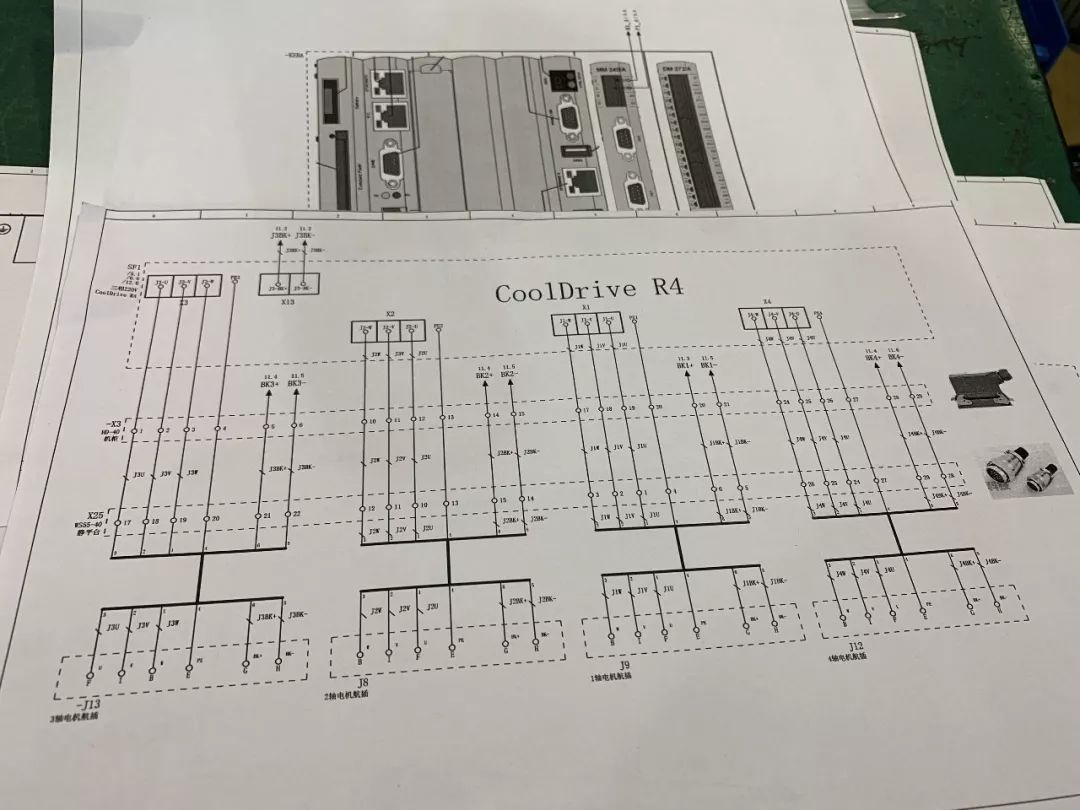

每一個新的項目,電氣設計工程師要根據客戶的需求確認控制器、驅動器的選型和具體參數規劃初期的方案,與客戶對接細節性的問題,雙方達成一致,避免更改等問題。根據要求選擇合適的控制器、驅動器以及配套的元器件,規劃詳細的圖紙,交接給生產部門進行制作,保證生產進度和生產工藝。

二、電氣控制柜的組裝及柜內接線

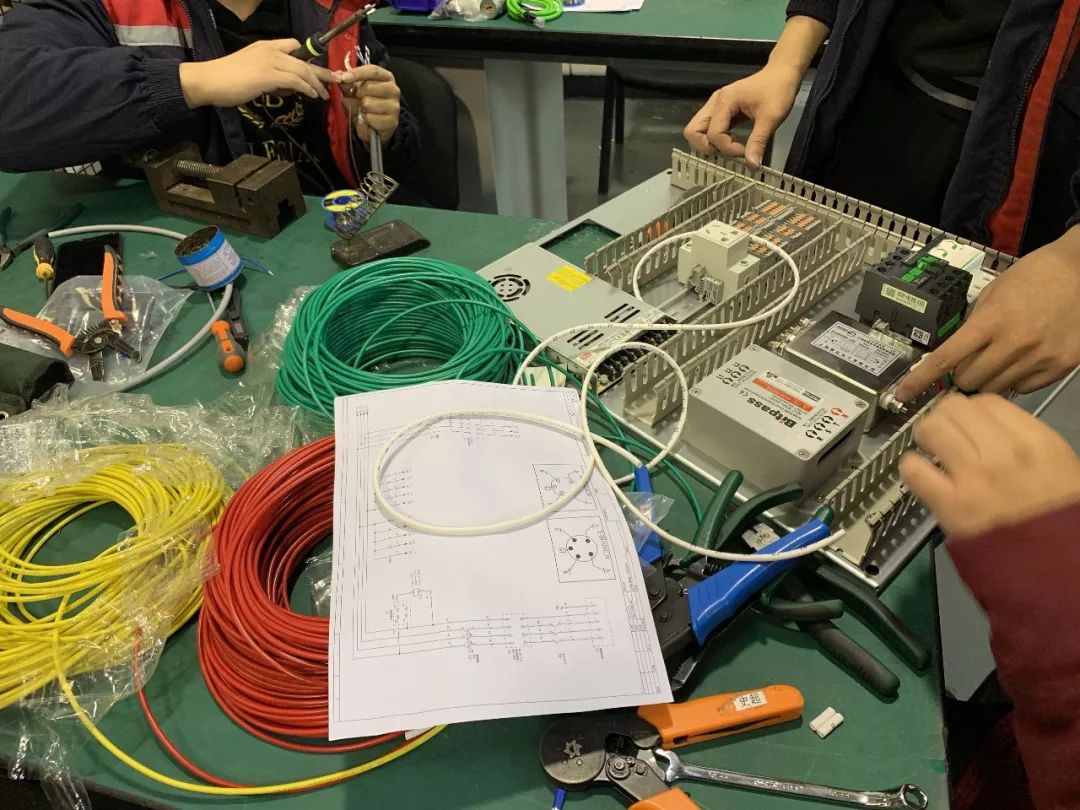

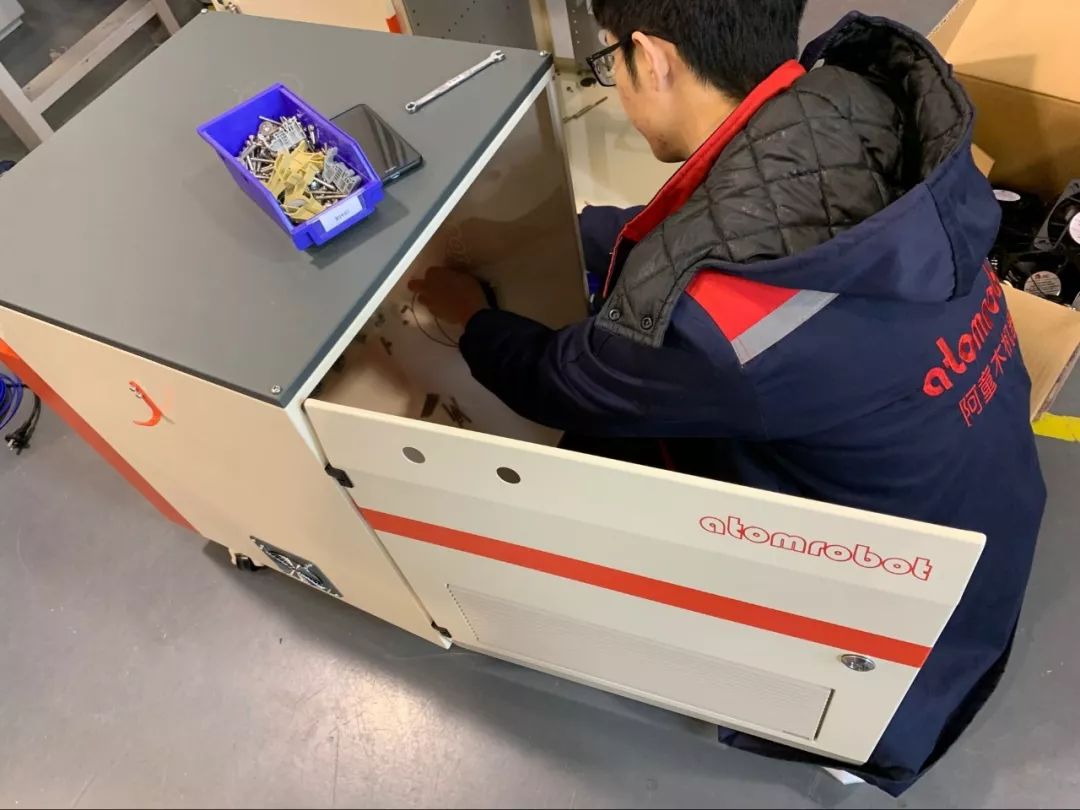

生產人員拿到電氣設計圖紙后,根據圖紙選擇配套的電氣柜以及所有元器件的型號,方便后續的安裝接線。首先進行柜子外殼部件的組裝,安裝風扇、腳輪、防塵網等,之后拆掉柜內的電氣安裝板,選擇強弱電零部件規劃并且做好安裝板的合理布局,防止元器件安裝過程中有干涉。根據圖紙中的元器件的功率選用不同線徑導線、不同規格的線號管連接各個元器件之間的接線,制作過程中保證各元器件線纜折彎弧度、走線方向、線號順序等工藝統一化,方便檢查電路。電氣安裝板接好后裝回電控柜內部,接好跨線和按鈕線后就可以進行線纜的制作了。

三、線纜制作

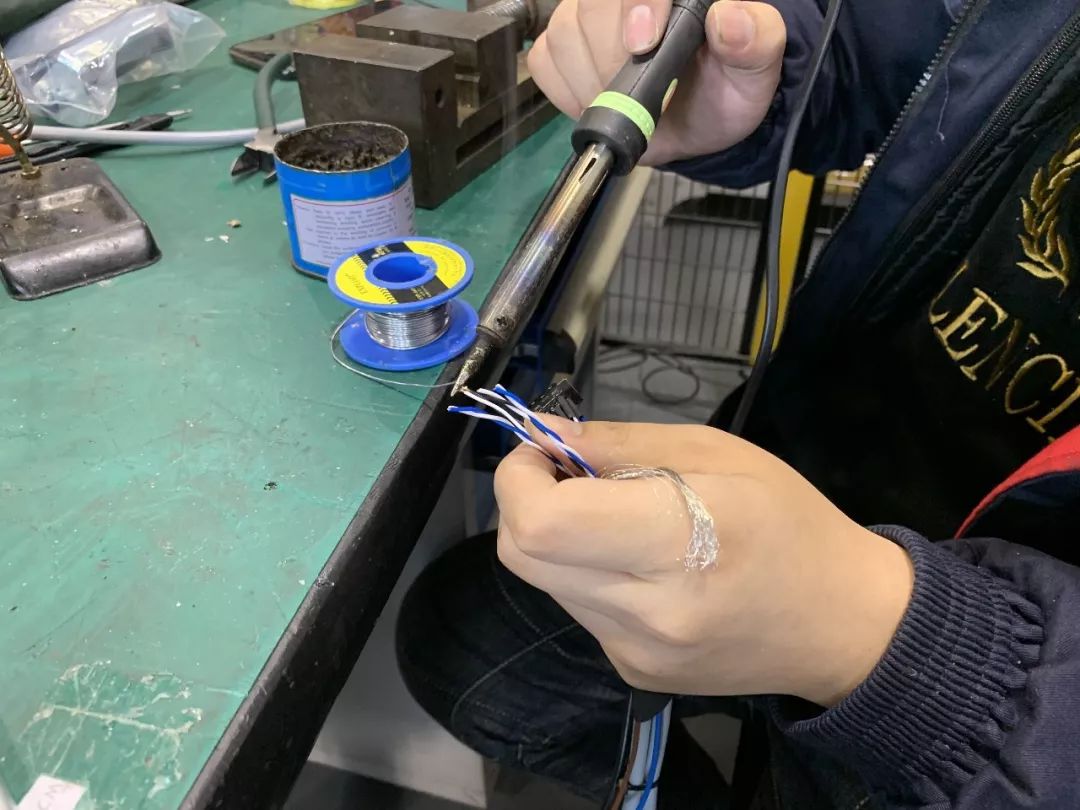

針對不同伺服電機功率的大小,生產人員選擇相應線徑的線纜和制作工藝。了解電氣設計工程師提供的客戶現場的情況,選擇線纜的長度,確認機架與電控柜線纜之間的連接方式,根據圖紙進行接線、焊線等工作,焊線時,焊點要平滑,不要焊連,保證相應點位焊接牢固,必要的地方要套上熱縮管,打上熱熔膠,防止點位之間短路或銅絲,屏蔽線外露,線纜脫落,以達到保護焊點,保證設備安全運行,焊接完成后,還要檢測線纜是否焊牢,相序是否正確,同時要用標簽紙區分電機線纜軸號和連接位置。

四、外部接線與整理

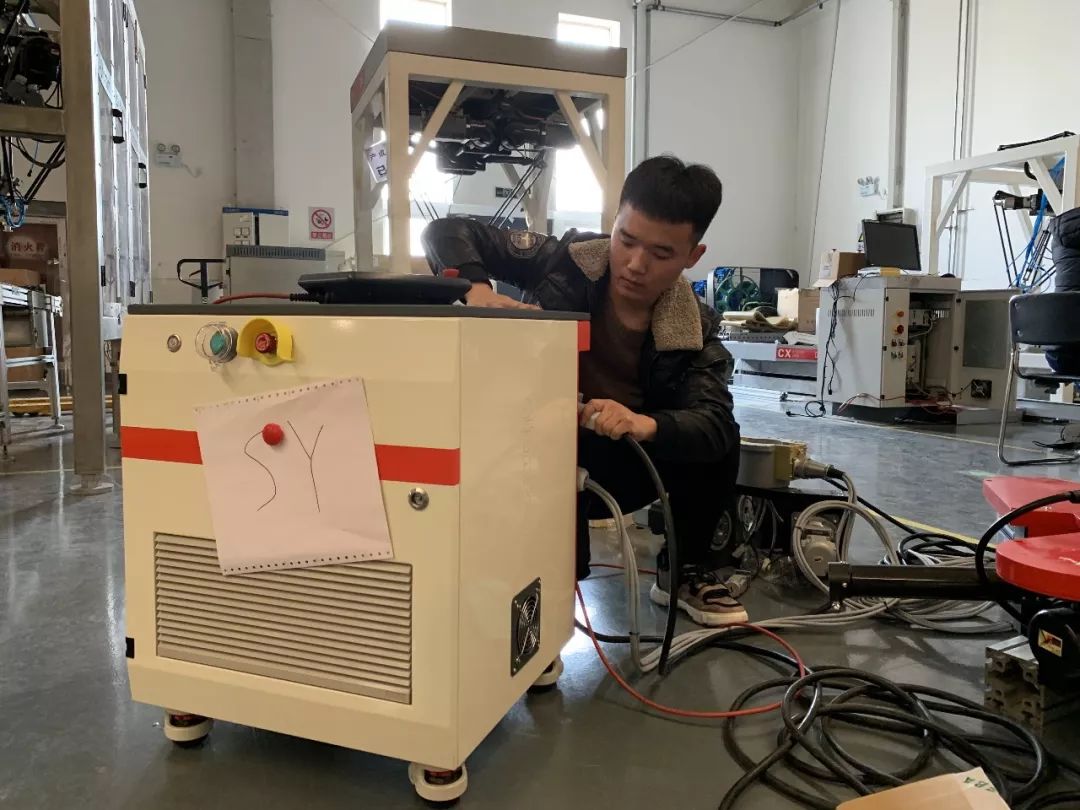

電柜與線纜制作完成后,開始外部接線,將動力線纜與編碼器線纜穿入機架當中連接到頂部機械手上,其中還有制作好的多芯線纜,用于連接機架頂部氣路盒電磁閥負壓表,另一端連接電控柜。然后連接電控柜與傳送帶之間的連線,其中有燈箱電源線和相機線和傳感器線還有編碼器帶輪線。外部線纜與電控柜連接完成之后開始整理工作。裁剪大小合適的線槽蓋蓋在柜內線槽上,用纏繞管將按鈕部位的散導線纏繞起來,用扎帶把驅動器控制器之間連接的網線扎好,使用吸塵器將散落在電控柜內的線頭與灰塵洗干凈。

五、電控柜檢測與配合調試

電控柜和線纜制作完成后進行上電前的檢查工作,準備上電時,打開空開前,要用萬用表測量下空開上口電壓是否正常,是否缺相,確認無誤后打開空開,按下啟動按鈕,上電后,觀察控制器,驅動器指示燈,顯示屏是否有顯示,風扇是否正常啟動。電控柜的初步上電完成后需要聯系調試人員,并配合調試人員進行場內調試,在調試前期配合調試人員進行線路故障的問題解決,協助調試人員進行機械手的零點標定,以及物料擺放等工作。

這還不是結束,設備發到客戶現場后,還需要去現場進行必要的接線布線等售后服務,還需要應對一些突發狀況。當然,想要讓機械手滿足客戶需求只靠電控柜是不可能實現的,還要配套機架,燈箱,傳送帶等,需要相關人員全程跟蹤項目,解決問題。優秀的團隊配合,事無巨細的工作態度,是保證項目順利完成的關鍵。
